項目			描述	高級處理  項目	照相機  個數	輸出	型號	備註
FZ4系列  控制器		四核處理高  速控制器	液晶顯示一體型  控制器	○	2	NPN	FZ4-H1100	帶點觸筆
						PNP	FZ4-H1105
					4	NPN	FZ4-H1100-10
						PNP	FZ4-H1105-10
			BOX型控制器		2	NPN	FZ4-H1150	---
						PNP	FZ4-H1155
					4	NPN	FZ4-H1150-10
						PNP	FZ4-H1155-10
			液晶顯示一體型  控制器	---	2	NPN	FZ4-1100	帶點觸筆
						PNP	FZ4-1105
					4	NPN	FZ4-1100-10
						PNP	FZ4-1105-10
			BOX型控制器		2	NPN	FZ4-1150	---
						PNP	FZ4-1155
					4	NPN	FZ4-1150-10
						PNP	FZ4-1155-10
		標準控制器	液晶顯示一體型  控制器	○	2	NPN	FZ4-H600	帶點觸筆
						PNP	FZ4-H605
					4	NPN	FZ4-H600-10
						PNP	FZ4-H605-10
			BOX型控制器		2	NPN	FZ4-H650	---
						PNP	FZ4-H655
					4	NPN	FZ4-H650-10
						PNP	FZ4-H655-10
			液晶顯示一體型  控制器	---	2	NPN	FZ4-600	帶點觸筆
						PNP	FZ4-605
					4	NPN	FZ4-600-10
						PNP	FZ4-605-10
			BOX型控制器		2	NPN	FZ4-650	---
						PNP	FZ4-655
					4	NPN	FZ4-650-10
						PNP	FZ4-655-10
		Lite控制器	BOX型控制器	---	2	NPN	FZ4-L350	---
						PNP	FZ4-L355
					4	NPN	FZ4-L350-10
						PNP	FZ4-L355-10

注：FZ4系列 控制器 FZ4-110□/-110□-10/-115□/-115□-10、FZ4-60□/-60□-10/-65□/-65□-10、
FZ4-L35□/-L35□-10于2015年10月底停產。





項目			描述				型號	備註
照相機		數碼照相機	500萬像素		彩色		FZ-SC5M2	需要鏡頭
					黑白		FZ-S5M2
			200萬像素		彩色		FZ-SC2M
					黑白		FZ-S2M
			30萬像素		彩色		FZ-SC
					黑白		FZ-S
		高速照相機	30萬像素		彩色		FZ-SHC
					黑白		FZ-SH
		小型數碼照  相機	30萬像素平板型		彩色		FZ-SFC	需要小型照相機用鏡頭
					黑白		FZ-SF
			30萬像素筆式		彩色		FZ-SPC
					黑白		FZ-SP
		智能袖珍照  相機	窄視野		彩色		FZ-SQ010F	照相機+手動對焦鏡頭+高能照明
			標準視野		彩色		FZ-SQ050F
			寬視野  (長距離)		彩色		FZ-SQ100F
			寬視野  (短距離)		彩色		FZ-SQ100N
攝像機外圍  設備		CCTV鏡頭					3Z4S-LE系列	---
		伸縮管
		低失真鏡頭					3Z4S-LE SV-0614H/ SV-0814H/SV-  1214H/SV-1614H/  SV-2514H/SV-  3514H/SV-5014H/  SV-7525H/SV-  10028H	200萬像素照相機和500萬像素照相機用低失真鏡頭
		小型照相機用鏡頭					FZ-LES3/LES6/  LES16/LES30	30萬像素小型照相機用鏡頭
		小型照相機用伸縮管					FZ-LESR	30萬像素小型照相機用伸縮管
		智能袖珍照  相機用	安裝支架				FQ-XL/-XL2	---
			偏光鏡附件				FQ-XF1
電纜		照相機電纜					FZ-VS3	電纜長度：2m、3m、5m或10m  (參見注2)
		耐彎曲照相機電纜					FZ-VSB3	電纜長度：2m、3m、5m或10m  (參見注2)
		直角照相機電纜（參見注1。）					FZ-VSL3	電纜長度：2m、3m、5m或10m  (參見注2)
		耐彎曲直角照相機電纜（參見注1。）					FZ-VSLB3	電纜長度：2m、3m、5m或10m  (參見注2)
		長距離照相機電纜					FZ-VS4	電纜長度：15m  (參見注3)
		長距離直角照相機電纜（參見注1。）					FZ-VSL4	電纜長度：15m  (參見注3)
		電纜擴展單元					FZ-VSJ	多可連接2個擴展單元和3根電纜。  （最大電纜長度：45m（ 參見注4。））
		顯示器電纜					FZ-VM	電纜長度：2m或5m
		並聯I/O電纜					FZ-VP	電纜長度：2m或5m
		並聯I/O電纜連接器端子轉接單元用					FZ-VPX	電纜長度：2m或5m  可連接連接器-端子塊轉接單元  (推薦產品：OMRON XW2R-J50G-T,  XW2R-E50G-T, XW2R-P50G-T）。
外圍設備		液晶顯示器					FZ-M08	BOX型控制器用
		USB  存儲器	2 GB				FZ-MEM2G	容量：2GB
			8 GB				FZ-MEM8G	容量：8GB
		VESA附件					FZ-VESA	液晶顯示一體型控制器安裝用
		臺式控制器支架					FZ-DS	液晶顯示一體型控制器安裝用
		顯示器/USB切換器					FZ-DU	---
		照明  控制器	FL系列用				FL-TCC1	從控制器控制外部照明時需要
		頻閃  控制器	3Z4S-LT系列用		1通道		MORITEX公司生產  3Z4S-LTMLEKC100E1TS2
			FZ-LT系列用		1通道		FZ-LTA100
					2通道		FZ-LTA200
	---	外部照明					3Z4S-LT Series	---
							FZ-LT Series
							FL Series
	---	鼠標					---	鼠標推薦品  無驅式有線鼠標  (不支持需要安裝鼠標驅動程序的鼠標)

注：1： 此電纜在照相機端有一個L形連接器。
　　2： 10m的電纜無法用於500萬像素照相機。
　　3： 15m的電纜無法用於500萬像素照相機。
　　4：最大電纜長度取決于連接的照相機以及使用電纜的型號和長度。
　　有關詳情，請參見樣本的“照相機/電纜”表。



鏡頭

高分辨率、低失真鏡頭



型號	3Z4S-LE  SV-0614H	3Z4S-LE  SV-0814H	3Z4S-LE  SV-1214H	3Z4S-LE  SV-1614H	3Z4S-LE  SV-2514H
外觀/  外形尺寸（mm）
焦距	6 mm	8 mm	12 mm	16 mm	25 mm
亮度	F1.4	F1.4	F1.4	F1.4	F1.4
濾色鏡尺寸	M40.5 P0.5	M35.5 P0.5	M27 P0.5	M27 P0.5	M27 P0.5





型號	3Z4S-LE  SV-3514H	3Z4S-LE  SV-5014H	3Z4S-LE  SV-7525H	3Z4S-LE  SV-10028H
外觀/  外形尺寸（mm）
焦距	35 mm	50 mm	75 mm	100 mm
亮度	F1.4	F1.4	F2.5	F2.8
濾色鏡尺寸	M35.5 P0.5	M40.5 P0.5	M34.0 P0.5	M37.5 P0.5



CCTV 鏡頭





型號	3Z4S-LE  SV-0314V	3Z4S-LE  SV-0414V	3Z4S-LE  SV-0614V	3Z4S-LE  SV-0813V	3Z4S-LE  SV-1214V	3Z4S-LE  SV-1614V	3Z4S-LE  SV-2514V
外觀/  外形尺寸（mm）
焦距	3.5 mm	4.5 mm	6 mm	8 mm	12 mm	16 mm	25 mm
亮度	F1.4	F1.4	F1.4	F1.3	F1.4	F1.4	F1.4
濾色鏡尺寸	-	-	M27 P0.5	M25.5 P0.5	M27 P0.5	M27 P0.5	M27 P0.5





型號	3Z4S-LE  SV-3518V	3Z4S-LE  SV-5018V	3Z4S-LE  SV-7527V	3Z4S-LE  SV-10035V
外觀/  外形尺寸（mm）
焦距	35 mm	50 mm	75 mm	100 mm
亮度	F1.8	F1.8	F2.7	F3.5
濾色鏡尺寸	M27 P0.5	M30.5 P0.5	M30.5 P0.5	M30.5 P0.5



小型照相機用鏡頭



型號	ZL-LES3	ZL-LES6	ZL-LES16	ZL-LES30
外觀/  外形尺寸（mm）
焦距	3 mm	6 mm	16 mm	30 mm
亮度	F 2.0	F 2.0	F 3.4	F 3.4



伸縮管



型號	3Z4S-LE SV-EXR
內容	一組7根管(40 mm, 20 mm, 10 mm, 5 mm, 2.0 mm, 1.0 mm, 和0.5 mm)  最大外徑: φ30mm.



小型照相機用伸縮管



型號	FZ-LESR
內容	一組3根管 (15 mm, 10 mm, 5 mm)  最大外徑： φ12mm.



• 請勿使用0.5mm、1.0mm和2.0mm的伸縮管相互連接。由於這些伸縮管設在鏡頭的螺口部分或其他伸縮管之上，因此，將不止一根0.5mm、1.0mm和2.0mm的伸縮管一起使用時，其連接部分可能會鬆動。
• 使用超過30mm的延長管時，加固以防止振動。



控制器

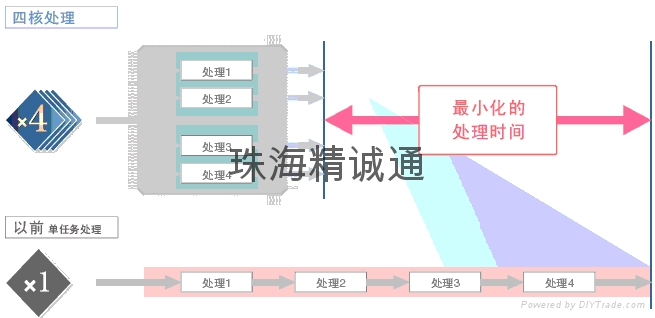

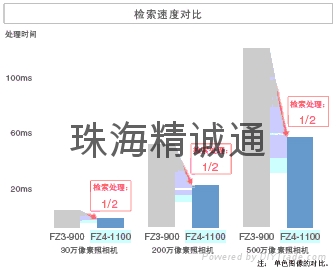

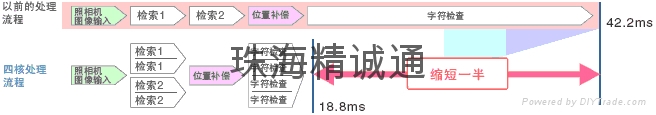

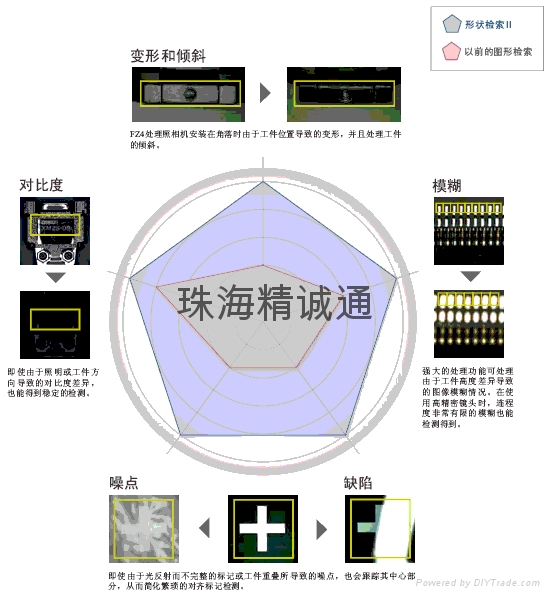

FZ4系列四核處理高速控制器



型號		NPN輸出	FZ4-1100	FZ4-1100-10	FZ4-1150	FZ4-1150-10	FZ4-H1100	FZ4-H1100-10	FZ4-H1150	FZ4-H1150-10
		PNP輸出	FZ4-1105	FZ4-1105-10	FZ4-1155	FZ4-1155-10	FZ4-H1105	FZ4-H1105-10	FZ4-H1155	FZ4-H1155-10
控制器種類			液晶顯示一體型控制器		BOX型控制器		液晶顯示一體型控制器		BOX型控制器
高級處理項目			無				有
照相機個數			2	4	2	4	2	4	2	4
連接照相機			可連接所有照相機。
處理分辨率	連接智能袖珍照相機時		752 (H)× 480 (V)
	連接30萬像素照相機時		640 (H)× 480 (V)
	連接200萬像素照相機時		1600 (H)× 1200 (V)
	連接500萬像素照相機時		2448 (H)× 2044 (V)
場景數			32
記錄的圖像  數量  (參見  注1。)	連接智能袖珍照相  機時	連接1個照相機	232
		連接2個照相機	116
		連接3個照相機	77
		連接4個照相機	58
	連接30萬像素照相  機時	連接1個照相機	彩色照相機： 270， 黑白照相機： 272
		連接2個照相機	彩色照相機： 135， 黑白照相機： 136
		連接3個照相機	彩色照相機： 90，黑白照相機： 90
		連接4個照相機	彩色照相機： 67，黑白照相機： 68
	連接200萬像素照相  機時	連接1個照相機	彩色照相機： 43， 黑白照相機： 43
		連接2個照相機	彩色照相機： 21，黑白照相機： 21
		連接3個照相機	彩色照相機： 14，黑白照相機： 14
		連接4個照相機	彩色照相機： 10，黑白照相機： 10
	連接500萬像素照相  機時	連接1個照相機	彩色照相機： 16， 黑白照相機： 16
		連接2個照相機	彩色照相機： 8，黑白照相機： 8
		連接3個照相機	彩色照相機： 5，黑白照相機： 5
		連接4個照相機	彩色照相機： 4，黑白照相機： 4
操作			液晶顯示一體型控制器： 點觸筆、鼠標等  BOX型控制器： 鼠標或類似設備
設置			用流程編輯製作處理流程(提供幫助信息)
串行通信			RS-232C/422A：1CH
網絡通信			Ethernet 100BASE-TX/10BASE-T
EtherNet/IP通信			Ethernet端口波特率：100Mbps(100Base-TX)
並口輸入輸出			(用於多線隨機觸發模式時)  輸入17點(RESET、STEP0/ENCTRIG_Z0、STEP1/ENCTRIG_Z1、  DSA0~1、ENCTRIG_A0~1、ENCTRIG_B0~1、DI0~7)、  輸出29點(RUN/BUSY1、BUSY0、GATE0~1、OR0~1、  READY0~1、ERROR、STGOUT0~3、DO0~15)  (用於其它模式時)  輸入13點(RESET、STEP0/ENCTRIG_Z0、DSA0、  ENCTRIG_A0、ENCTRIG_B0、DI0~7)、  輸出26點(RUN、BUSY0、GATE0、OR0、READY0、  ERROR、STGOUT0~3、DO0~15)  *STGOUT 2~3僅限照相機4CH類型
顯示器接口			液晶顯示一體型控制器： 集成控制器和12.1英吋TFT彩色液晶顯示器(分辨率：XGA 1024 × 768像素)  BOX型控制器： 模擬RGB視頻輸出，1個信道(分辨率：XGA 1024 × 768像素)
USB接口			4個通道(支持USB 1.1和2.0)
電源電壓			DC20.4~26.4V
電流消耗  (DC24.0V 時) (參見  注2。)	連接智能袖珍照相機時		最大5.0A	最大7.5A	最大5.0A	最大7.5A	最大5.0A	最大7.5A	最大5.0A	最大7.5A
	連接30萬像素照相機時		最大3.7A	最大4.9A	最大3.7A	最大4.9A	最大3.7A	最大4.9A	最大3.7A	最大4.9A
	連接200萬像素照相機時
	連接500萬像素照相機時
環境溫度範圍			運行時： 冷卻風扇低速情況下0~45°C， 冷卻風扇高速情況下0~50°C  保存時： -20~65°C(無結冰或結露)
環境濕度範圍			運行時、保存時： 均35%~85%(無結露)
質量			約3.2kg
附件			液晶顯示一體型控制器： 點觸筆(1支， 正面面板內)、操作說明書、安裝支架6個   BOX型控制器： 操作說明書



注1： 同時連接多個不同類型的照相機時， 圖像記錄性能將改變。
　2： 連接每個控制器支持的最大個數照相機時的消耗電流。
　　如果將頻閃控制器型號連接到照明燈， 則消耗電流將與連接智能袖珍照相機時一樣高。

FZ4系列標準控制器



型號		NPN輸出	FZ4-600	FZ4-600-10	FZ4-650	FZ4-650-10	FZ4-H600	FZ4-H600-10	FZ4-H650	FZ4-H650-10
		PNP輸出	FZ4-605	FZ4-605-10	FZ4-655	FZ4-655-10	FZ4-H605	FZ4-H605-10	FZ4-H655	FZ4-H655-10
控制器種類			液晶顯示一體型控制器		BOX型控制器		液晶顯示一體型控制器		BOX型控制器
高級處理項目			無				有
照相機個數			2	4	2	4	2	4	2	4
連接照相機			可連接所有照相機。(連接500萬像素照相機時， 最多可連接2個照相機。)
處理分辨率	連接智能袖珍照相機時		752 (H)× 480 (V)
	連接30萬像素照相機時		640 (H)× 480 (V)
	連接200萬像素照相機時		1600 (H)× 1200 (V)
	連接500萬像素照相機時		2448 (H)× 2044 (V)
場景數			32
記錄的圖像  數量  (參見  注1。)	連接智能袖珍照相  機時	連接1個照相機	214
		連接2個照相機	107
		連接3個照相機	71
		連接4個照相機	53
	連接30萬像素照相  機時	連接1個照相機	彩色照相機： 250， 黑白照相機： 252
		連接2個照相機	彩色照相機： 125， 黑白照相機： 126
		連接3個照相機	彩色照相機： 83， 黑白照相機： 84
		連接4個照相機	彩色照相機： 62， 黑白照相機： 63
	連接200萬像素照相  機時	連接1個照相機	彩色照相機： 40， 黑白照相機： 40
		連接2個照相機	彩色照相機： 20， 黑白照相機： 20
		連接3個照相機	彩色照相機： 13， 黑白照相機： 13
		連接4個照相機	彩色照相機： 10， 黑白照相機： 10
	連接500萬像素照相  機時	連接1個照相機	彩色照相機： 11， 黑白照相機： 11
		連接2個照相機	彩色照相機： 5， 黑白照相機： 5
		連接3個照相機	---
		連接4個照相機	---
操作			液晶顯示一體型控制器： 點觸筆、鼠標等  BOX型控制器： 鼠標或類似設備
設置			用流程編輯製作處理流程(提供幫助信息)。
串行通信			RS-232C/422A： 1CH
網絡通信			Ethernet 100BASE-TX/10BASE-T
EtherNet/IP通信			Ethernet端口波特率：100Mbps(100Base-TX)
並口輸入輸出			輸入13點(RESET、STEP0/ENCTRIG_Z0、DSA0、ENCTRIG_A0、ENCTRIG_B0、DI0~7)、  輸出26點(RUN、BUSY0、GATE0、OR0、READY0、ERROR、STGOUT0~3、DO0~15)  *STGOUT 2~3僅限照相機4CH類型
顯示器接口			液晶顯示一體型控制器： 集成控制器和12.1英吋TFT彩色液晶顯示器(分辨率：XGA 1024 × 768像素)BOX型控制器： 模  擬RGB視頻輸出，1個信道(分辨率：XGA 1024 × 768像素)
USB接口			個通道(支持USB 1.1和2.0)
電源電壓			DC20.4~26.4V
電流消耗  (DC24.0V 時) (參見  注2。)	連接智能袖珍照相機時		最大5.0A	最大7.5A	最大5.0A	最大7.5A	最大5.0A	最大7.5A	最大5.0A	最大7.5A
	連接30萬像素照相機時		最大3.7A	最大4.9A	最大3.7A	最大4.9A	最大3.7A	最大4.9A	最大3.7A	最大4.9A
	連接200萬像素照相機時
	連接500萬像素照相機時
環境溫度範圍			運行時： 冷卻風扇低速情況下0~45°C， 冷卻風扇高速情況下0~50°C  保存時： -20~65°C(無結冰或結露)
環境濕度範圍			運行時、保存時： 均35%~85%(無結露)
質量			約3.2kg
附件			液晶顯示一體型控制器： 點觸筆(1支， 正面面板內)、操作說明書、安裝支架6個 BOX型控制器： 操作說明書  操作說明書



注1： 同時連接多個不同類型的照相機時， 圖像記錄性能將改變。
　2： 連接每個控制器支持的最大個數照相機時的消耗電流。
　如果將頻閃控制器型號連接到照明燈， 則消耗電流將與連接智能袖珍照相機時一樣高。

FZ4系列Lite控制器



型號		NPN輸出	FZ4-L350	FZ4-L350-10
		PNP輸出	FZ4-L355	FZ4-L355-10
控制器種類			BOX型控制器
高級處理項目			無
照相機個數			2	4
連接照相機			可連接所有照相機。  (連接500萬像素照相機時， 最多可連接2個照相機。)
處理分辨率	連接智能袖珍照相機時		752 (H) × 480 (V)
	連接30萬像素照相機時		640 (H) × 480 (V)
	連接200萬像素照相機時		1600 (H) × 1200 (V)
	連接500萬像素照相機時		2448 (H) × 2044 (V)
場景數			32
記錄的圖像  數量  (參見注1。)	連接智能袖珍照相機時	連接1個照相機	214
		連接2個照相機	107
		連接3個照相機	71
		連接4個照相機	53
	連接30萬像素照相機時	連接1個照相機	彩色照相機：250, 黑白照相機： 252
		連接2個照相機	彩色照相機：125, 黑白照相機： 126
		連接3個照相機	彩色照相機：83, 黑白照相機： 84
		連接4個照相機	彩色照相機：62, 黑白照相機： 63
	連接200萬像素照相機時	連接1個照相機	彩色照相機：40, 黑白照相機： 40
		連接2個照相機	彩色照相機：20, 黑白照相機： 20
		連接3個照相機	彩色照相機：13, 黑白照相機： 13
		連接4個照相機	彩色照相機：10, 黑白照相機： 10
	連接500萬像素照相機時	連接1個照相機	彩色照相機：11, 黑白照相機： 11
		連接2個照相機	彩色照相機：5, 黑白照相機： 5
		連接3個照相機	---
		連接4個照相機	---
操作			鼠標或類似設備
設置			用流程編輯製作處理流程(提供幫助信息)。
串行通信			RS-232C: 1 CH
網絡通信			Ethernet 1000BASE-T/100BASE-TX/10BASE-T
EtherNet/IP通信			Ethernet 端口波特率：100 Mbps (100Base-TX)
並口輸入輸出			輸入11點(RESET、STEP、DSA和DI 0~7)、  輸出26點(RUN、BUSY、GATE、OR、READY、ERROR、STGOUT 0~3和DO 0~15)  * STGOUT 2~3僅限照相機4CH類型
顯示器接口			模擬RGB視頻輸出， 1個信道(分辨率：XGA 1024 × 768像素)
USB接口			2個通道(支持USB 1.1和2.0)
電源電壓(參見注2。)			DC20.4~26.4V
電流消耗  (DC24.0V時) (參見注3。)	連接智能袖珍照相機時		最大4.0A	最大5.5A
	連接30萬像素照相機時		最大2.6A	最大2.9A
	連接200萬像素照相機時
	連接500萬像素照相機時
環境溫度範圍			運行時：0~45°C、0~50°C  保存時：-20~65°C(無結冰或結露)
環境濕度範圍			運行時、保存時： 均35%~85%(無結露)
質量			約1.8kg
附件			操作說明書

注1： 同時連接多個不同類型的照相機時， 圖像記錄性能將改變。
2： 請勿將DC24V電源的正極端子接地到Lite控制器。 如果正極端子接地， 則觸摸如控制器或照相機等SG(0-V)部件時可能發生電擊。
3： 連接每個控制器支持的最大個數照相機時的消耗電流。 如果將頻閃控制器型號連接到照明燈， 則消耗電流將與連接智能袖珍照相機時一樣高。



照相機

數碼照相機



	FZ-S	FZ-SC	FZ-S2M	FZ-SC2M	FZ-S5M2	FZ-SC5M2
圖像元件	讀取全部像素的行間傳送、1/3英吋CCD圖像元件		讀取全部像素的行間傳送、1/1.8英吋CCD圖像元件		讀取全部像素的行間傳送、2/3英吋CCD圖像元件
彩色/黑白	黑白	彩色	黑白	彩色	黑白	彩色
有效像素	640 (H) × 480 (V)		1600 (H) × 1200 (V)		2448 (H) × 2044 (V)
像素大小	7.4 (μm) × 7.4 (μm)		4.4 (μm) × 4.4 (μm)		3.45 (μm) × 3.45 (μm)
快門功能	電子快門， 可從1/10~1/50000s中選擇快門速度
局部功能	12~ 480 行		12 ~1200 行		12 ~ 2044 行
幀頻(圖像讀取時間)	80 fps (12.5 ms)		30 fps (33.3 ms)		16 fps (62.5 ms)
視野、安裝距離	根據視野和安裝距離選擇鏡頭
環境溫度範圍	運行時：0 ～50°C  保存時：-25～ 65°C  (無結冰或結露)		運行時：0 ～40°C  保存時：-25～ 65°C  (無結冰或結露)
環境濕度範圍	運行時、保存時：均35%~85%(無結露)
質量	約 55 g		約 76 g		約 140 g
附件	操作說明書



小型數碼照相機



	FZ-SF	FZ-SFC	FZ-SP	FZ-SPC
圖像元件	讀取全部像素的行間傳送、1/3英吋CCD圖像元件
彩色/黑白	黑白	彩色	黑白	彩色
有效像素	640 (H) × 480 (V)
像素大小	7.4 (μm) × 7.4 (μm)
快門功能	電子快門， 可從1/10~1/50000s中選擇快門速度
局部功能	12 to 480 行
幀頻(圖像讀取時間)	80 fps (12.5ms)
視野、安裝距離	根據視野和安裝距離選擇鏡頭
環境溫度範圍	運行時：0 ～50°C(攝像機放大器)  0 ～45°C(攝像頭)  保存時：-25~65°C(無結冰或結露)
環境濕度範圍	運行時、保存時：均35%~85%(無結露)
質量	約 150 g
